CYFROWY MIERNIK UNIWERSALNY 81780

Description

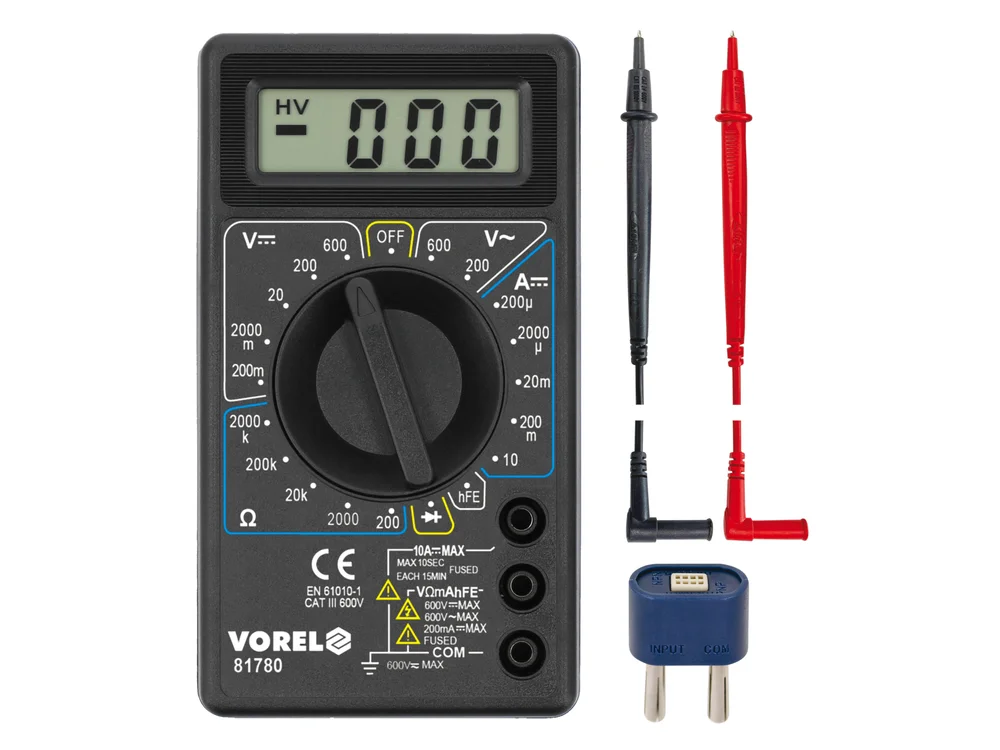

Miernik uniwersalny cyfrowy 81780

Ręczny zakres pomiarowy, wyświetlacz LCD, maksymalny wynik 1999.

Miernik umożliwia wykonanie podstawowych pomiarów elektrycznych.

Podstawowe pomiary

• pomiar napięcia przemiennego: A.C. 0-500 V
• pomiar napięcia stałego: D.C. 0-500 V
• pomiar natężenia prądu stałego: D.C. 0-5 A
• pomiar rezystancji: 0-2 MΩ
• test diody: IF 1 mA, UR 1,5 V

Dodatkowe pomiary

• test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe

Dokładności pomiaru

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

• dokładność pomiaru dla tego zakresu to: ±(1,2% + 10), rozdzielczość 1 V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość
• obliczenia: (235 x 1,2%) + 10 x 1 = 2,82 + 10 = 12,82 V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 12,82 V*

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,08 V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik nie posiada funkcji pomiaru true rms, dlatego powyższy wynik jest zgodny ze stanem faktycznym tylko dla prawidłowego przebiegu sinusoidalnego.

Dane techniczne

• w zestawie sondy pomiarowe
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa sztucznego
• wskaźnik niskiego poziomu baterii
• zasilanie: bateria 9 V (6F22)

Uwaga

W przypadku pomiaru nieznanych wartości za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik – w innym wypadku ryzykujemy uszkodzenie urządzenia.
