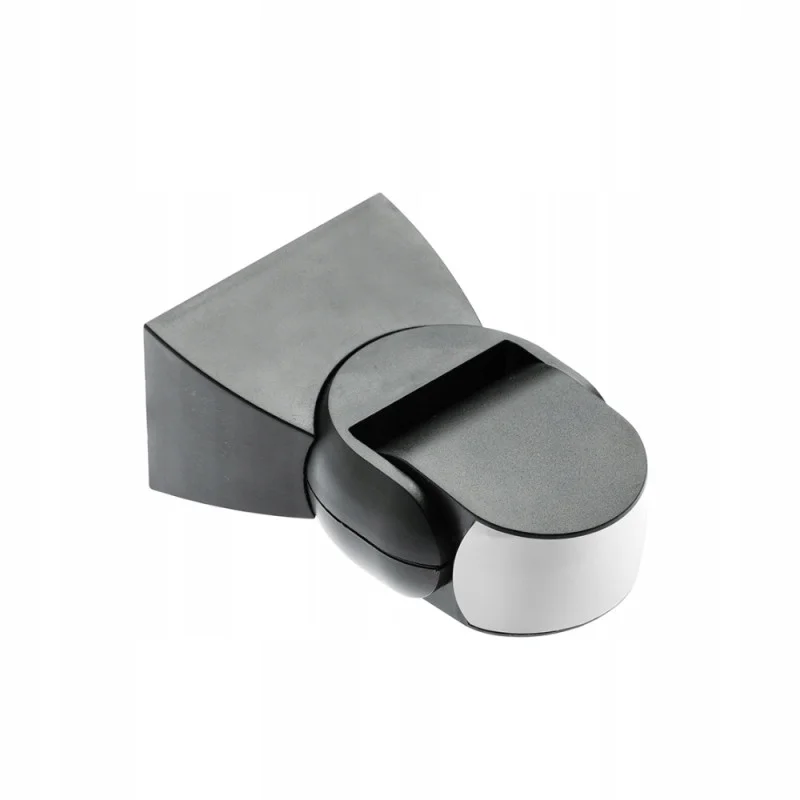

Czujnik ruchu mikrofalowy 180° 1200W CM-9 (15m) współpracuje z LED czarny IP65 GTV

Nowy energooszczędny wyłącznik mikrofalowy wykorzystujący fale elektromagnetyczne o wysokiej częstotliwości (5.8GHz).

Czujnik łączy w sobie wygodę, bezpieczeństwo i oszczędność energii.

Działa poprzez wykrywanie ruchu obiektu. Gdy obiekt wejdzie w pole detekcji, czujnik załącza się od razu. Dodatkowo
czujnik automatycznie rozróżnia dzień i noc.

Wykrywanie ruchu
jest możliwe
przez drzwi, tafle szkła i cienkie ściany.

Funkcje – Identyfikacja dnia i nocy („LUX”):

• Czujnik może działać w dzień i w nocy przy ustawieniu max. w pozycji “sun”.
• Czujnik może działać przy natężeniu światła poniżej 3LUX przy ustawieniu w pozycji „3” (min).
• Regulacja czułości („SENS”): Czujnik może być ustawiony w zależności od potrzeb.
  Zasięg detekcji przy małej czułości może być jedynie 5 m, a przy dużej czułości – 15 m,
• Czas opóźnienia wyłączenia („TIME”) jest regulowany. Może być ustawiony według wymagań użytkowania. Minimalny czas wynosi 10 s ± 3 s. Maksymalny czas wynosi 12 min ± 1 min.
• Czas opóźnienia jest dodawany w sposób ciągły, kiedy czujnik odbiera drugi sygnał pobudzenia w czasie załączenia, następuje wyzerowanie licznika czasu opóźnienia.
• Przełącznik trybu pracy (ON/OFF/AUTO) umożliwia w prosty sposób zmianę trybu pracy.

Dane E-CM9000-10:

• Waga [g]:
  161
• Zasilanie prąd:
  zmienny
• Napięcie zasilania [V]:
  220-240
• Częstotliwość [Hz]:
  50-60
• Certyfikat CE: tak
• Certyfikat EAC: tak
• Materiał:
  tworzywo
• Kolor:
  czarny
• Stopień ochrony IP:
  65
• Miejsce montażu:
  ściana, sufit
• Klasa ochronności przed porażeniem elektrycznym: II
• Maksymalne dopuszczalne obciążenie [W]:
  1200
• Maksymalny horyzontalny kąt działania czujnika [⁰]:
  180
• Maksymalny zasięg wykrywania ruchu [m]:
  5-15
• Współpracuje z LED: tak

Specyfikacja techniczna:

• Zasilanie: AC 220-240 V
• Zakres detekcji: 180°
• Częstotliwość zasilania: 50/60 Hz
• Zasięg detekcji: 5-15 m (ustawiany)
• Natężenie światła: <3-2000 LUX (regulowane)
• Częstotliwość pracy: 5.8 GHz
• Czas opóźnienia: Min.10 sec ± 3 sec, Max.12 min ± 1 min
• Moc emitowana: <0.2 mW
• Zużycie energii: średnio 0.9 W
• Max. moc czujnika: 1200W żarówka, 300W świetlówka
• Wysokość montażu: 1,5-3,5 m
• Prędkość wykrywania ruchu: 0.6-1.5 m/s

MONTAŻ:

1. Zdemontuj podstawę podważając śrubokrętem płaskim
2. Przewlecz przewody przez otwory znajdujące się w podstawie dbając o prawidłowe ułożenie uszczelek.
3. Zamontuj podstawę do podłoża tak, aby regulatory TIME i LUX były skierowane do dołu.
4. Połącz przewód/przewody z kostką podłączeniową zgodnie ze schematem podłączeniowym.
5. Zamontuj czujnik do podstawy (zatrzask) i przetestuj.
6. Wyreguluj ustawienia (LUX, TIME i nakierowanie) wg potrzeb
7. Sprawdź, czy ustawione nastawy (TIME i LUX) odpowiadają Twoim potrzebom. ) Skoryguj ustawienia wg potrzeb.

SCHEMAT PODŁĄCZENIOWY:

TEST:

1. Przekręć pokrętło LUX zgodnie z ruchem wskazówek zegara do pozycji maksimum (sun). Przekręć pokrętło SENS zgodnie z ruchem wskazówek zegara do pozycji maksimum (+). Przekręć pokrętło TIME w kierunku przeciwnym do wskazówek zegara do minimum (10s). Upewnij się, że przełącznik trybu pracy jest w pozycji AUTO.
2. Jeśli włączysz zasilanie, światło natychmiast się zapali. Po około 10s (± 3s) światło wyłączy się automatycznie. Jeśli czujnik zostanie pobudzony, będzie pracować normalnie (załączy się zgodnie z ustawionymi parametrami.
3. Kiedy czujnik zostanie ponownie pobudzony w czasie załączenia, licznik czasu opóźnienia zaczyna odliczanie od zera (restart czasu załączania).
4. Przekręć pokrętło LUX w kierunku przeciwnym do wskazówek zegara do pozycji minimum (3). Jeśli światło otoczenia jest mniejsze niż 3LUX (ciemność), wówczas po wykryciu ruchu czujnik załączy się. Jeżeli jest jaśniej (więcej niż 3lx) czujnik nie będzie się załączał.

Podczas testowania w czasie dnia, przekręć
pokrętło LUX do pozycji (SUN), w przeciwnym razie czujnik światła nie zadziała!

Czujnik mikrofalowy uruchamia lampy lub inne źródła oświetlenia w momencie wykrycia ruchu. To energooszczędne rozwiązanie, które przyda się np. przy wejściu do domu lub przy wjeździe do garażu.
