Igła testowa INGUN HFS-840 303 150 A 5342 F M

Description

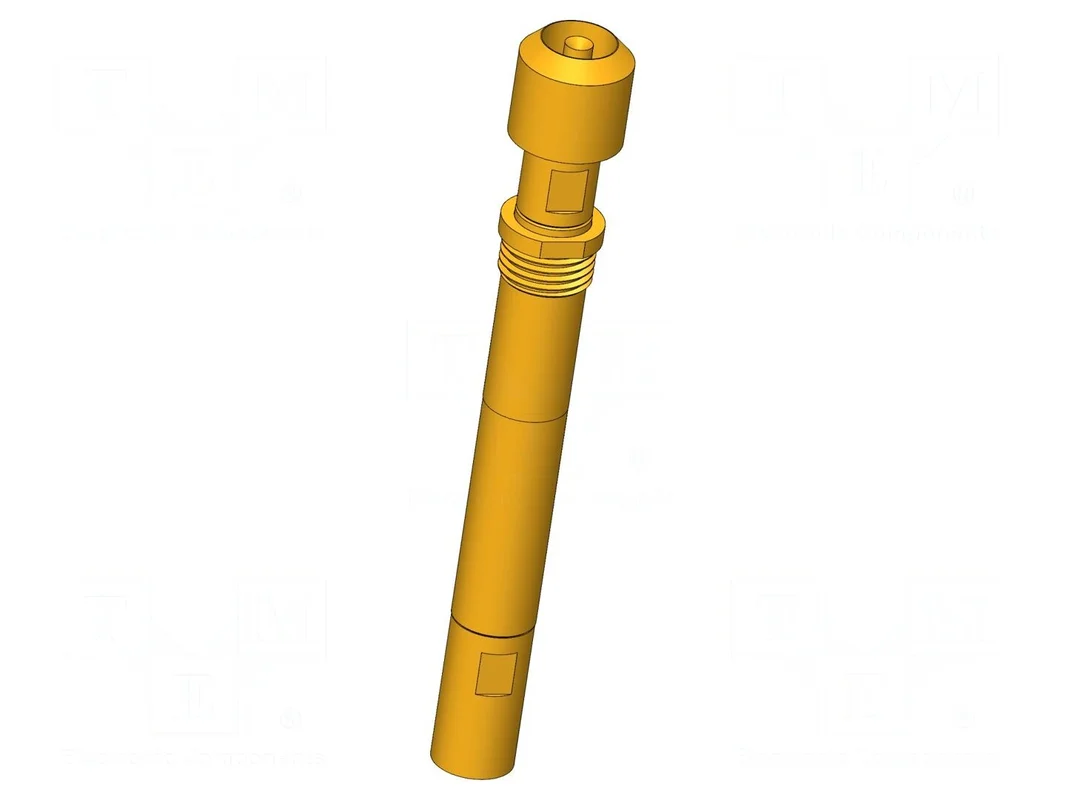

Igła testowa INGUN HFS-840 303 150 A 5342 F M

Igła testowa 3A, impedancja 50Ω, pasmo 4GHz

Igła testowa INGUN HFS-840 303 150 A 5342 F M to element dedykowany do pomiarów sygnałów o częstotliwości do 4GHz. Komponent charakteryzuje się impedancją 50Ω oraz prądem znamionowym na poziomie 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A.

Konstrukcja końcówki o średnicy 1,5mm przyjmuje kształt odwróconego stożka (główka 42). Element wykonany jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Mechanizm sprężynowy zapewnia siłę ugięcia wynoszącą 5,3N, oferując ugięcie robocze 2mm przy maksymalnym ugięciu do 3,7mm.

Podzespół o długości 43,2mm oraz średnicy kołnierza 6,1mm przeznaczony jest do montażu wkręcanego. Igła przystosowana jest do pracy w zakresie temperatur od -40°C do 80°C.
