Igła testowa INGUN HFS-840 303 150 A 5342 RF3 M

Description

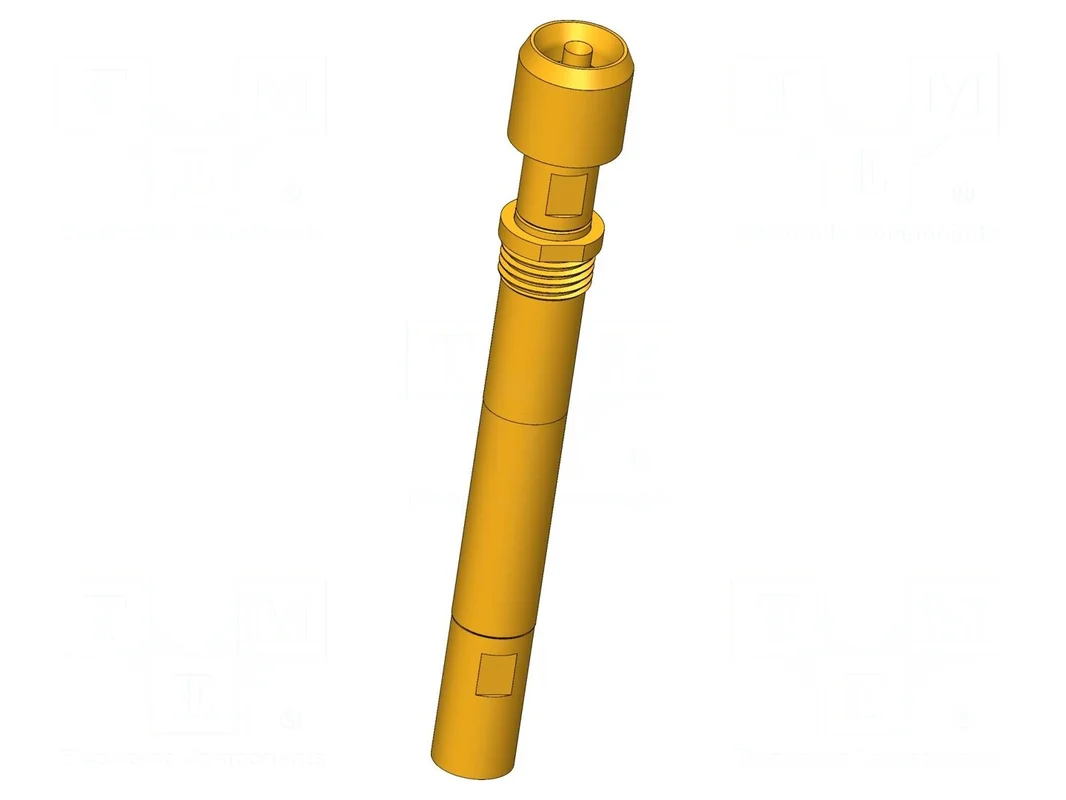

Igła testowa INGUN HFS-840 303 150 A 5342 RF3 M

Igła testowa 3A, 50Ω, 4GHz, montaż wkręcany

Igła testowa przeznaczona do systemów pomiarowych, charakteryzująca się impedancją 50Ω oraz maksymalną częstotliwością pracy wynoszącą 4GHz. Element umożliwia przenoszenie prądu znamionowego o wartości 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Wytrzymałość dielektryczna urządzenia określona jest na poziomie 1,1kV, co pozwala na stabilną pracę w wymagających aplikacjach testowych.

Konstrukcja oparta jest na materiale CuBe ze złoconym pokryciem, co wpływa na parametry styku. Igła posiada główkę o kształcie odwróconego stożka (typ 42) o średnicy 1,5mm. Montaż elementu odbywa się poprzez wkręcanie, co zapewnia połączenie w systemach testowych. Zakres temperatury pracy urządzenia mieści się w przedziale od -40°C do 80°C.

Pod kątem fizycznym igła cechuje się długością 43,2mm oraz średnicą kołnierza 6,1mm. Mechaniczne ugięcie sprężyn wynosi 2mm w warunkach roboczych oraz maksymalnie 3,7mm. Siła ugięcia sprężyny podczas eksploatacji wynosi 5,3N, co jest parametrem istotnym przy projektowaniu uchwytów i głowic pomiarowych.
