Igła testowa INGUN HFS-840 308 180 A 8042 E M

Description

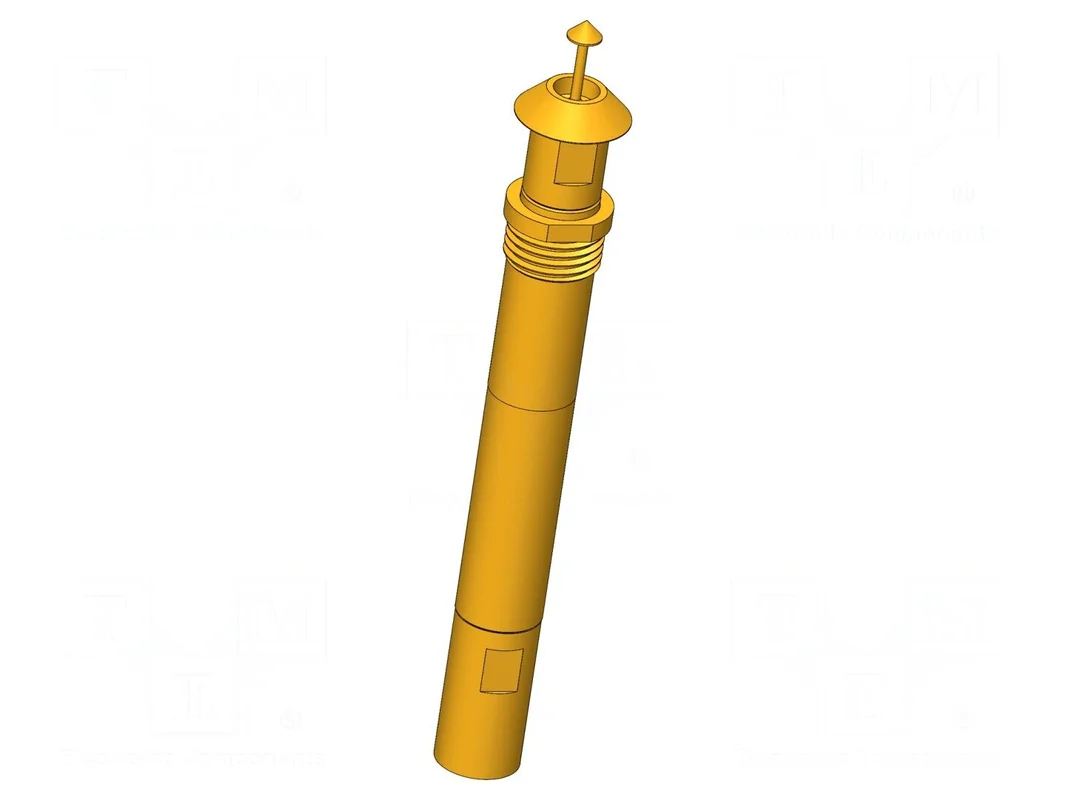

Igła testowa INGUN HFS-840 308 180 A 8042 E M

Igła testowa 3A, 4GHz, ugięcie robocze 2mm, wkręcana

Igła testowa INGUN HFS-840 308 180 A 8042 E M została zaprojektowana do pracy w układach o impedancji 50Ω, oferując pasmo częstotliwości do 4GHz. Element charakteryzuje się prądem znamionowym 3A, natomiast maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Konstrukcja igły posiada właściwości samoczyszczące, co zapewnia stabilność połączeń w trakcie procesów testowych.

Zastosowane materiały obejmują stop miedzi z berylem (CuBe) z pozłacaną powierzchnią styku. Końcówka o średnicy 1,8mm posiada kształt główki typu 42 w formie stożka. Urządzenie wytrzymuje napięcie dielektryczne do 1,1kV i pracuje w zakresie temperatur od -40°C do 80°C.

Wymiary igły obejmują długość całkowitą 43mm oraz średnicę kołnierza 6mm. Element wyposażony jest w sprężynę o sile nacisku 8N, przy czym ugięcie robocze wynosi 2mm, a ugięcie maksymalne osiąga wartość 3,7mm. Montaż igły odbywa się poprzez wkręcanie.
