Miernik: parametrów sieci PHOENIX CONTACT EEM-MA771-R

Description

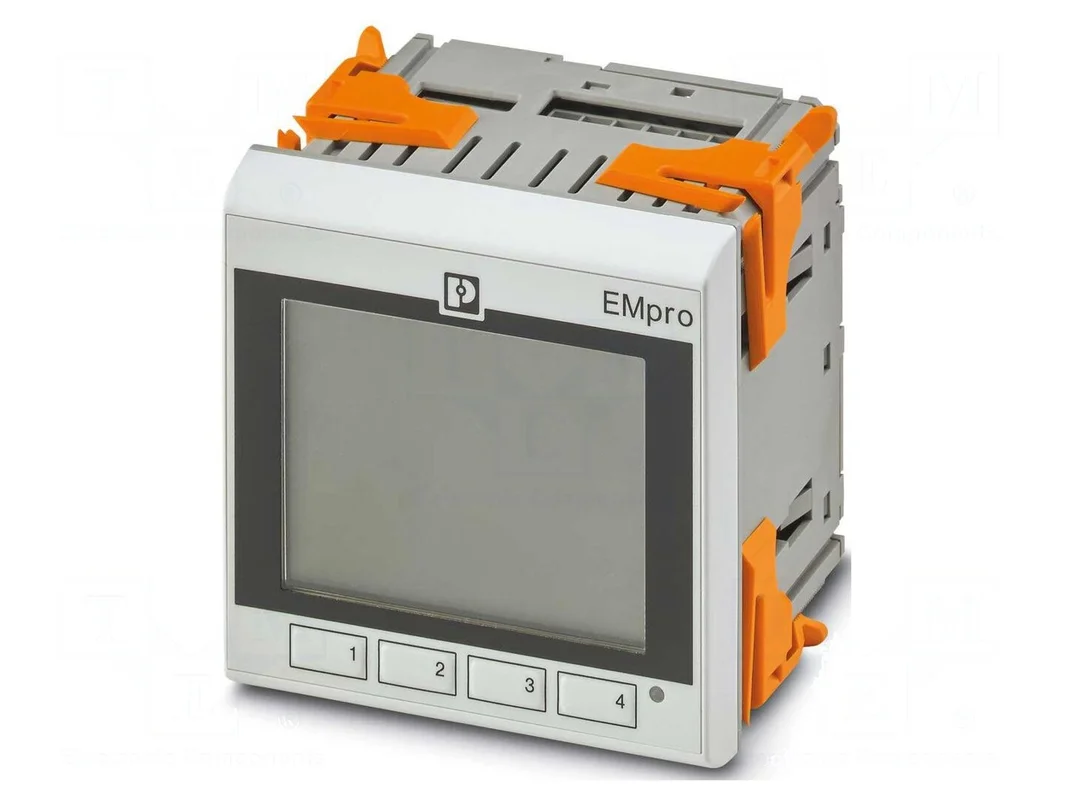

Miernik parametrów sieci PHOENIX CONTACT EEM-MA771-R

Pomiar parametrów sieci 3-fazowej, True RMS, RS485, Modbus

Cyfrowy miernik montażowy parametrów sieci przeznaczony jest do monitorowania energii elektrycznej czynnej i biernej, napięcia AC oraz prądu AC w układach 3-fazowych. Urządzenie wykorzystuje cewkę Rogowskiego do pomiaru prądu w zakresach 400A oraz 4kA, zapewniając przy tym pomiar rzeczywistej wartości skutecznej True RMS. Zakres pomiarowy napięcia AC wynosi od 20V do 690V, a częstotliwość pracy mieści się w granicach 50…60Hz.

Urządzenie charakteryzuje się dokładnością pomiaru napięcia AC na poziomie ±0,2%, prądu AC ±0,5% oraz mocy czynnej ±1%. Komunikacja odbywa się za pośrednictwem interfejsu RS485 oraz złącza RJ45, z obsługą protokołów Modbus RTU oraz Modbus TCP. Miernik zasilany jest napięciem 100…400V AC lub 150…250V DC.

Konstrukcja urządzenia przystosowana jest do montażu poziomego na płycie czołowej o wymiarach 96x96x95mm. Zastosowany wyświetlacz LCD pozwala na odczyt danych pomiarowych. Obudowa zapewnia klasę szczelności IP20, natomiast od strony czołowej urządzenie spełnia wymagania IP54. Miernik posiada zgodność z normami CAT II 600V oraz CAT III 300V, a jego masa netto wynosi 0,2kg.
