Nóż tokarski korpus VHM E10M SCLCR 06-R 95º Płytka CC..0602.. Pafana

Description

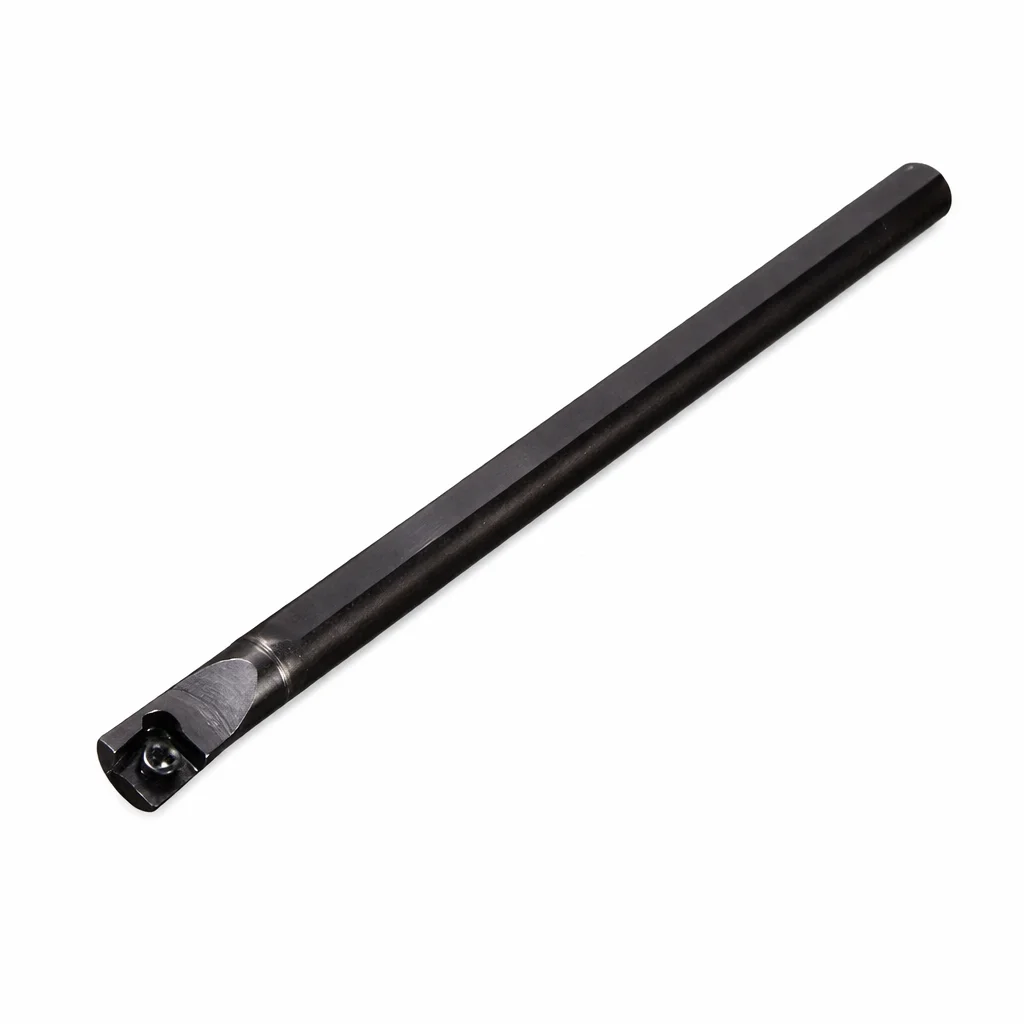

Nóż tokarski składany PAFANA E10M SCLCR 06-R 95° – wytaczak VHM pod CC..0602

PAFANA E10M SCLCR 06-R to wytaczak do toczenia wewnętrznego z okrągłym chwytem z węglika spiekanego (VHM) oraz centralnym otworem na chłodziwo. Ten typ narzędzia jest wybierany do obróbki otworów, gdy potrzebujesz maksymalnej sztywności, stabilnej pracy przy większym wysięgu i skutecznego chłodzenia w strefie skrawania – szczególnie przy wykańczaniu małych i średnich średnic.

Węglikowy chwyt + chłodzenie centralne = stabilniejsze wytaczanie

• Chwyt VHM (pełnowęglikowy) zwiększa sztywność i pomaga ograniczyć drgania podczas toczenia wewnętrznego.
• Centralny kanał chłodziwa ułatwia doprowadzenie chłodzenia bezpośrednio do ostrza i poprawia odprowadzanie wióra z otworu.
• Start pracy od Dmin 13 mm – dobre rozwiązanie do precyzyjnych otworów.

System mocowania „S” – prosta obsługa i powtarzalność

• System mocowania płytek: „S”.
• Płytka jednostronna mocowana na powierzchni otworu stożkowo-łukowego śrubą z łbem stożkowym.
• Wysoka niezawodność i bardzo dobra powtarzalność położenia ostrza po wymianie płytki.
• Możliwość stosowania małych płytek – praktyczne w toczeniu otworów.

Zastosowanie

• Toczenie wewnętrzne / wytaczanie przy kącie przystawienia 95°.
• Najczęściej: obróbka wykończeniowa otworów, ale możliwa także lżejsza zgrubna (zależnie od parametrów i gatunku płytki).

Wymiary i parametry techniczne

• Oznaczenie: E10M SCLCR 06-R
• Kąt: 95°
• Dmin: 13 mm
• d: 10 mm
• L: 150 mm
• F: 7 mm
• E: 12 mm
• λs: −12°
• γo: −1°
• Płytka: CC..0602..
