Nóż tokarski składany CSSPR 1212-09 45º Płytka SP..0903 Pafana

Description

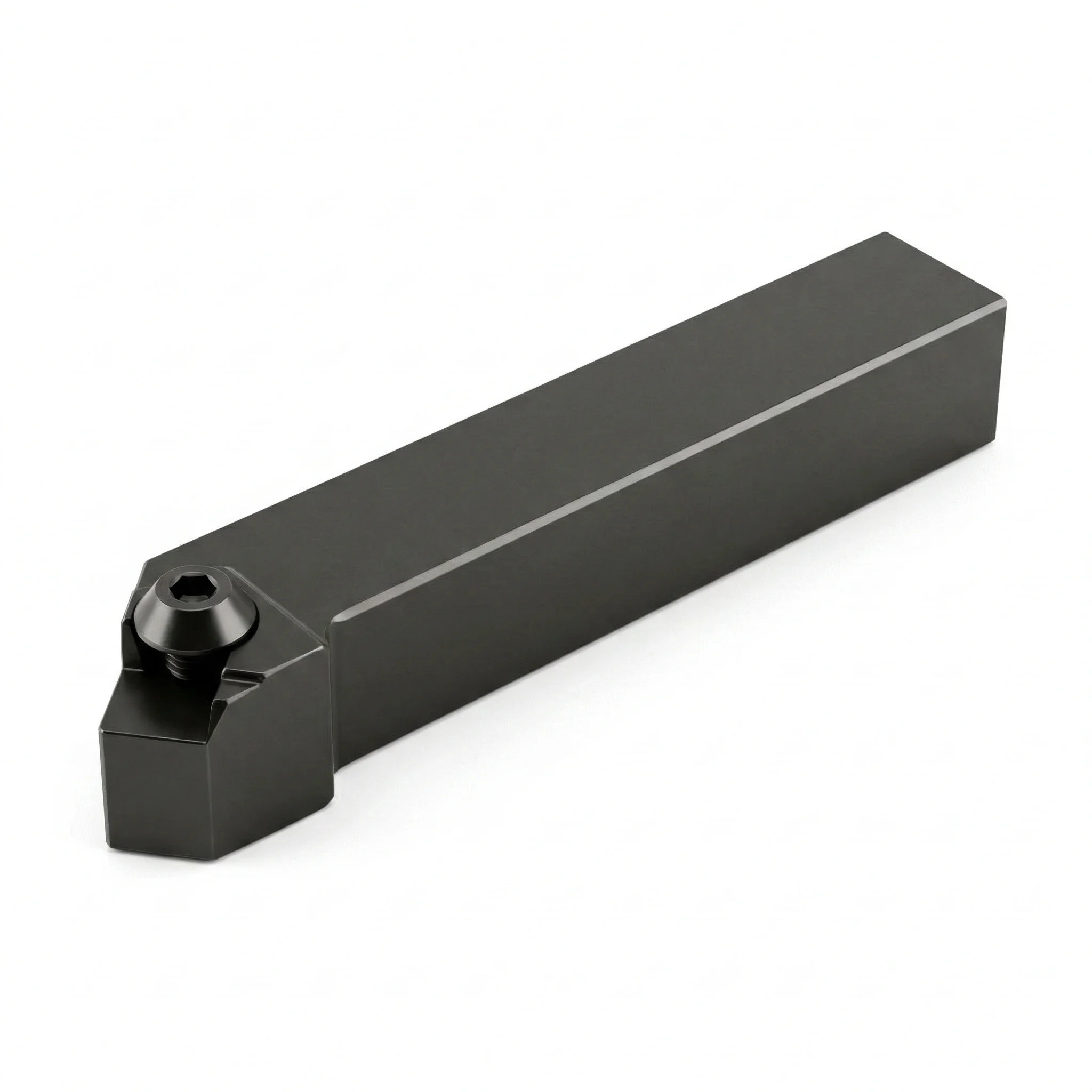

Nóż tokarski składany CSSPR 1212-09 45° pod płytkę SP..0903

Jeśli zależy Ci na stabilnym toczeniu zewnętrznym i szybkim serwisie narzędzia na maszynie, oprawka CSSPR 1212-09 w systemie „C” to praktyczny wybór do warsztatu i produkcji. Kąt przystawienia 45° ułatwia prowadzenie narzędzia i kontrolę skrawania, a konstrukcja składana pozwala sprawnie wymieniać płytkę bez tracenia ustawień.

System mocowania „C” – szybka wymiana i powtarzalność

System „C” umożliwia stosowanie płytek:

• jednostronnych (kąt przyłożenia 11°) lub dwustronnych (kąt przyłożenia 0°),
• kwadratowych i trójkątnych, z płaską powierzchnią natarcia,
• mocowanych śrubą przez nakładany łamacz wióra z węglika spiekanego.

W praktyce oznacza to:

• łatwiejszą wymianę płytki i dobrą powtarzalność położenia ostrza,
• możliwość pracy zarówno zgrubnej (geometria ujemna), jak i wykończeniowej (geometria dodatnia) – zależnie od zastosowanej płytki/geometrii,
• opcję regulacji położenia krawędzi łamacza wióra, co pomaga dopasować łamanie wióra do materiału i parametrów.

Zastosowanie

• toczenie zewnętrzne,
• obróbka zgrubna i wykończeniowa (w zależności od geometrii płytki),
• prace, gdzie liczy się stabilny chwyt płytki i powtarzalność po wymianie.

Dane techniczne

• Oznaczenie: CSSPR 1212-09
• Kąt przystawienia: 45°
• System mocowania: „C”
• Płytka: SP..0903.. (pod płytki tego typu)
• Wersja: prawy
• Wymiary trzonka: H 12 mm, B 12 mm
• Długość całkowita: L 80 mm
• Wymiary: F 16 mm, E 17 mm
• Kąty: λs 0°, γo +5°
