Nóż tokarski składany CTFPR 1616-11 90º Płytka TP..1103 Pafana

Description

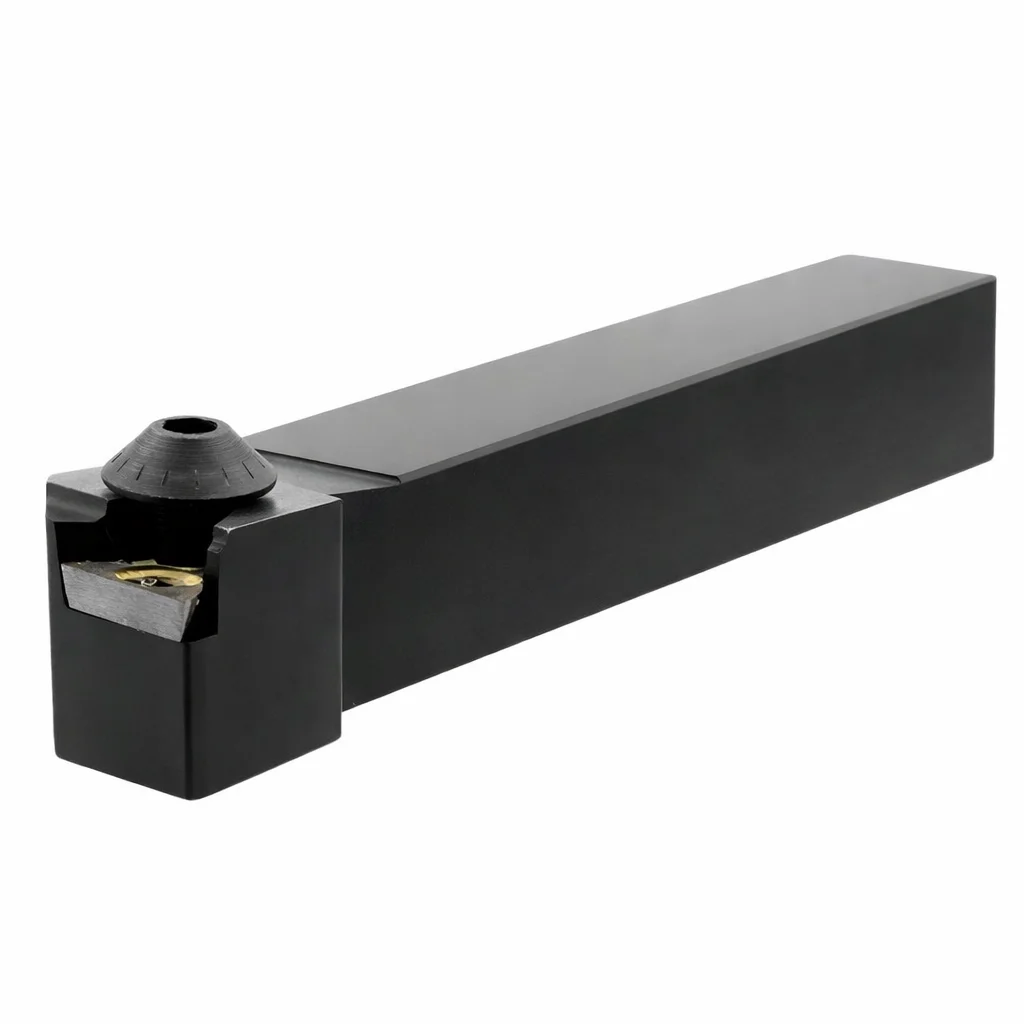

PAFANA Nóż tokarski składany CTFPR 1616-11 90° – pod płytkę TP..1103

Nóż tokarski składany PAFANA CTFPR 1616-11 to solidna oprawka do toczenia zewnętrznego w systemie „C”, przeznaczona do płytek TP..1103… Rozwiązanie z nakładanym łamaczem wióra i mocowaniem płytki śrubą ułatwia kontrolę wióra oraz pozwala ustawić krawędź łamacza względem ostrza. To praktyczny wybór do warsztatu i produkcji, gdy zależy Ci na szybkim serwisie i powtarzalnym ustawieniu płytki.

Najważniejsze korzyści w pracy

• System „C” – możliwość pracy zarówno geometrią dodatnią (wykończenie), jak i ujemną (zgrubnie) – zależnie od dobranej płytki/łamacza.
• Łatwa wymiana płytki – mocowanie śrubą, dobre i powtarzalne położenie ostrza po wymianie.
• Kąt przystawienia 90° – wygodne prowadzenie noża przy typowym toczeniu stopni, czoła i naroży.
• Trzonek 16×16 mm – popularny rozmiar, pasuje do wielu imaków tokarskich.

System mocowania „C” – co to daje

Płytki są mocowane poprzez śrubę dociskającą płytkę przez nakładany łamacz wióra (z węglika spiekanego). Sam montaż jest nieco bardziej „manualny” niż w prostych oprawkach, ale w zamian dostajesz możliwość regulacji położenia łamacza i stabilne, powtarzalne ustawienie ostrza.

Dane techniczne

• Oznaczenie: CTFPR 1616-11
• Zastosowanie: toczenie zewnętrzne, nóż prawy
• Kąt przystawienia oprawki: 90°
• Płytka: TP..1103..
• Wymiary trzonka: H 16 mm, B 16 mm
• Długość całkowita (L): 100 mm
• F: 20 mm
• E: 17 mm
• λs: +1°
• γo: +5°
