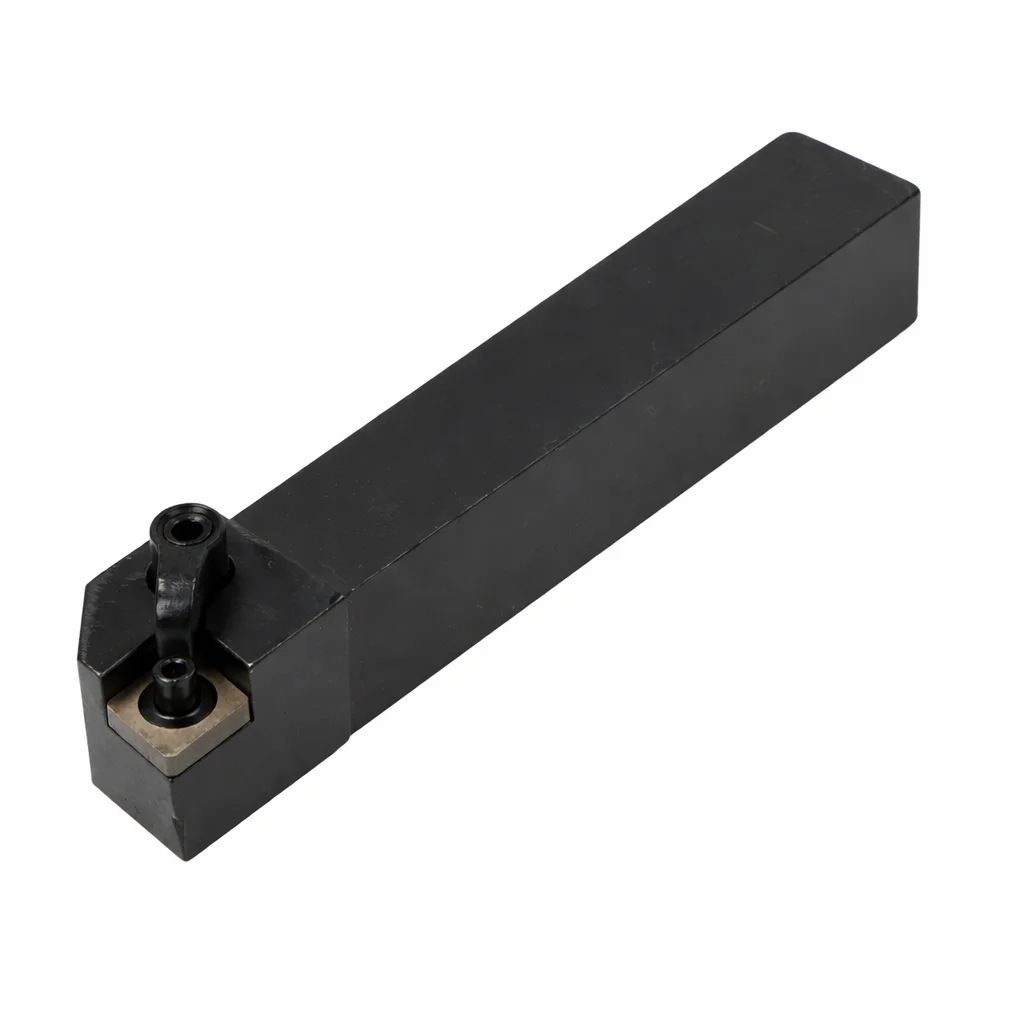

Nóż tokarski składany PAFANA MCLNR 5050S19 95° pod płytkę CN..1906..
Jeżeli zależy Ci na maksymalnej sztywności narzędzia i stabilnym prowadzeniu ostrza przy cięższym toczeniu, PAFANA MCLNR 5050S19 to oprawka stworzona do zadań „pod obciążeniem”. Trzonek 50 × 50 mm pewnie siedzi w imaku i pomaga ograniczyć drgania, a kąt przystawienia 95° ułatwia toczenie wzdłużne oraz planowanie z dobrą kontrolą krawędzi skrawającej. Oprawka współpracuje z płytkami CN..1906.. – popularnym formatem do wydajnej obróbki.
System „M” – ujemna geometria i pewne mocowanie płytki
W systemie „M” (ujemna geometria) stosuje się dwustronne płytki wymienne o kącie przyłożenia 0°. Płytka jest ustalana kołkiem w otworze cylindrycznym i dociskana z góry na powierzchni natarcia. Dzięki temu zyskujesz:
- bardzo wysoką sztywność i stabilność zamocowania płytki,
- powtarzalne położenie ostrza po każdej wymianie płytki,
- brak luźnych elementów mocujących, co ułatwia utrzymanie stałej jakości obróbki.
Zastosowanie
- toczenie zewnętrzne (wersja prawa, typ MCLNR),
- obróbka zgrubna i wykończeniowa, gdy potrzebujesz stabilnego narzędzia i pewnego mocowania płytki,
- praca na płytkach CN..1906.. (dwustronnych, negatywnych – 0°).
Dane techniczne
- Oznaczenie: MCLNR 5050S19
- Kąt przystawienia: 95°
- Trzonek: H 50 mm / B 50 mm (50 × 50 mm)
- Długość całkowita (L): 250 mm
- Wymiar (F): 60 mm
- Wymiar (E): 38 mm
- Płytka: CN..1906..
