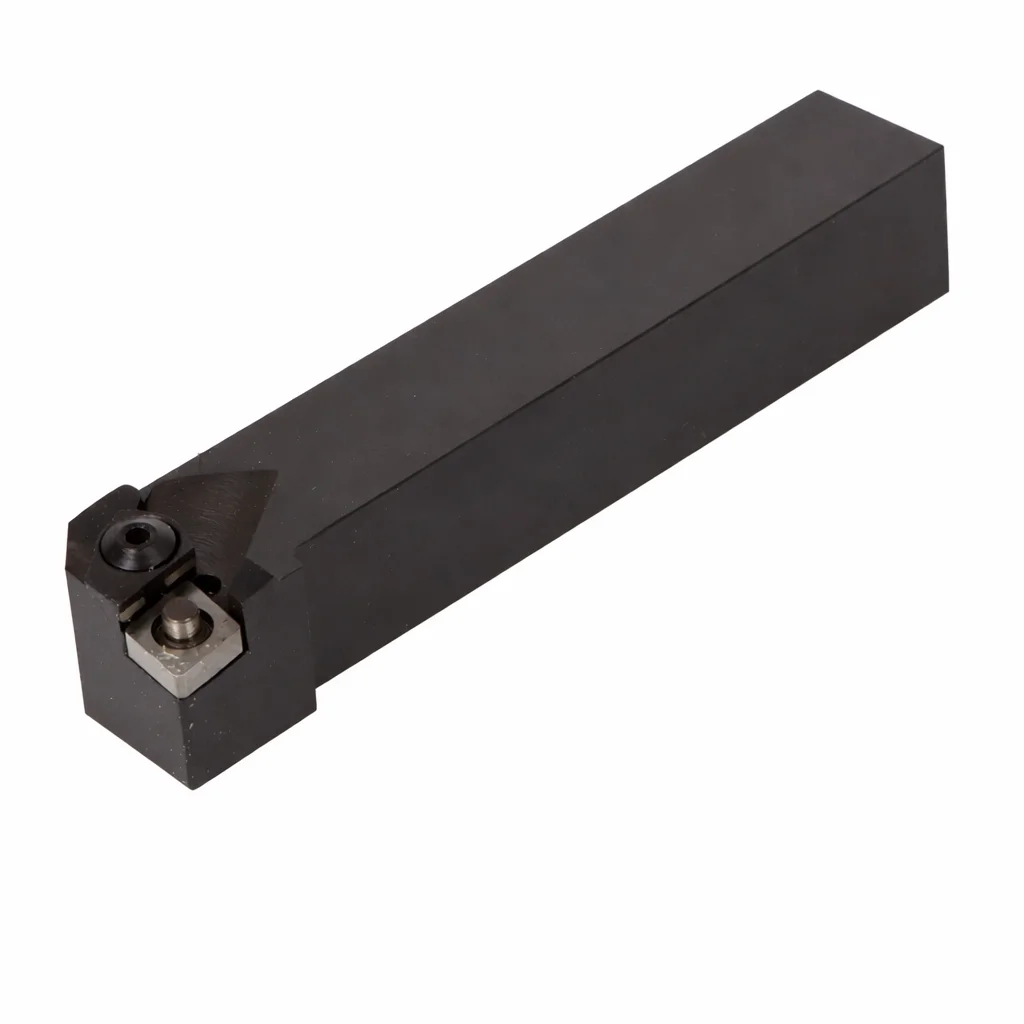

Nóż tokarski składany PAFANA PCLNR 2525-12 95° na płytkę CN..1204
Oprawka PAFANA PCLNR 2525-12 to klasyczny nóż tokarski składany do toczenia zewnętrznego, zaprojektowany pod ujemną geometrię i pracę na płytkach dwustronnych. Dzięki trzonkowi 25×25 mm zapewnia wyższą sztywność niż mniejsze przekroje, co przekłada się na stabilne skrawanie przy większych obciążeniach – szczególnie w zgrubnej obróbce stali i żeliwa.
System „P” – ujemna geometria do zgrubnego toczenia
Ten model pracuje w systemie mocowania „P”. Oznacza to, że stosuje płytki wymienne dwustronne o kącie przyłożenia 0° (płytki negatywne). Mocowanie realizowane jest na powierzchni otworu cylindrycznego płytki poprzez:
- kołek,
- klin zaciskowy,
- śrubę.
W praktyce dostajesz:
- szybkie i wygodne indeksowanie/wymianę płytki,
- brak „latających” elementów mocujących,
- rozwiązanie zoptymalizowane pod obróbkę zgrubną.
Geometria i zastosowanie w toczeniu
- Kąt przystawienia oprawki: 95° – popularny wybór do toczenia zewnętrznego i pracy przy stopniach/ramionach.
- Kąty narzędzia: λs -6°, γo -6° – ustawienia typowe dla oprawek negatywnych, nastawionych na stabilność.
Dane techniczne
- Oznaczenie: PCLNR 2525-12
- Trzonek: H 25 mm, B 25 mm
- Długość całkowita: L 150 mm
- Wymiary funkcjonalne: F 32 mm, E 18 mm
- Obsługiwana płytka: CN..1204 / CN..1204rr
