Nóż tokarski składany PCLNR 4040-19K 95º Płytka CN..1906 Pafana

Description

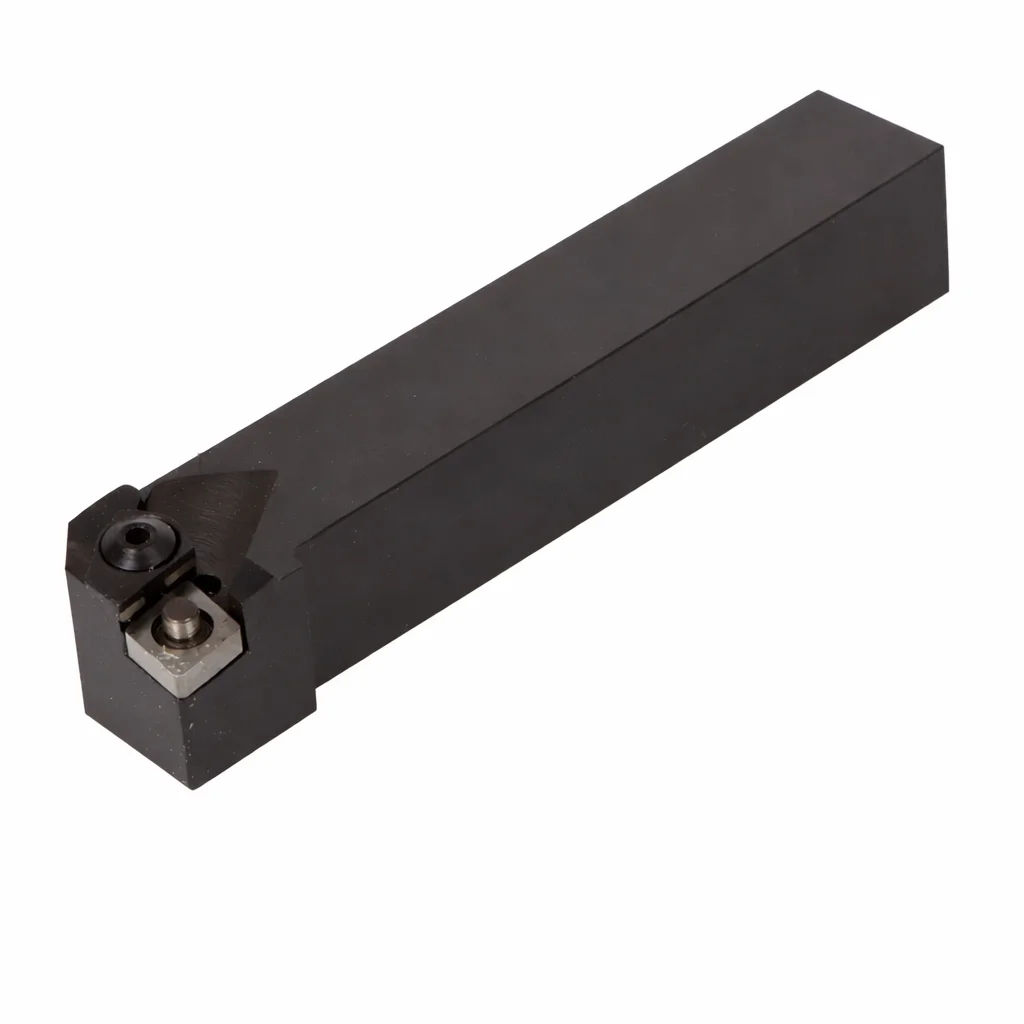

Nóż tokarski składany PAFANA PCLNR 4040-19K 95° pod płytkę CN..1906

Szukasz oprawki do toczenia zewnętrznego, która wytrzyma większe obciążenia i da pewne, powtarzalne ustawienie ostrza? PAFANA PCLNR 4040-19K to nóż składany o trzonku 40×40 mm i długości 200 mm, zaprojektowany do pracy na płytkach dwustronnych. Wersja „19K” wykorzystuje system P-K z dociskiem dźwigniowym, co skraca czas wymiany płytki i poprawia stabilność mocowania – bez wystających elementów w strefie skrawania.

SYSTEM P-K – dźwigniowy docisk i swobodny spływ wióra

• Ujemna geometria (P-K) – stabilna praca przy zgrubnym toczeniu i w trudniejszych warunkach skrawania.
• Płytki wymienne dwustronne (0° kąta przyłożenia) – ekonomiczne wykorzystanie płytki i szybka eksploatacja.
• Mocowanie dociskiem dźwigniowym na powierzchni otworu cylindrycznego – szybka wymiana i pewne trzymanie płytki.
• Brak luźnych elementów mocujących – mniej przestojów i łatwiejsza obsługa na stanowisku.
• Lepsze warunki odprowadzania wióra – brak wystających części mocowania pomaga w utrzymaniu „czystej” strefy skrawania.
• Możliwość wygodnej wymiany i mocowania płytki także przy pracy w pozycji „odwróconej” noża.

Zastosowanie

• toczenie zewnętrzne oraz planowanie
• obróbka zgrubna i wykończeniowa, gdy potrzebujesz dużej sztywności i stabilnego zamocowania płytki
• produkcja seryjna, gdzie liczy się powtarzalność po wymianie płytki i krótki czas przezbrojenia

Dane techniczne

• Model: PCLNR 4040-19K
• Kąt przystawienia: 95°
• H: 40 mm
• B: 40 mm
• L: 200 mm
• F: 48 mm
• E: 38 mm
• λs: -6°
• γo: -6°
• Płytka: CN..1906rr (typ CN..1906)
