Nóż tokarski składany S08H-SCLCR-06 95º Płytka CC..0602 Pafana

Description

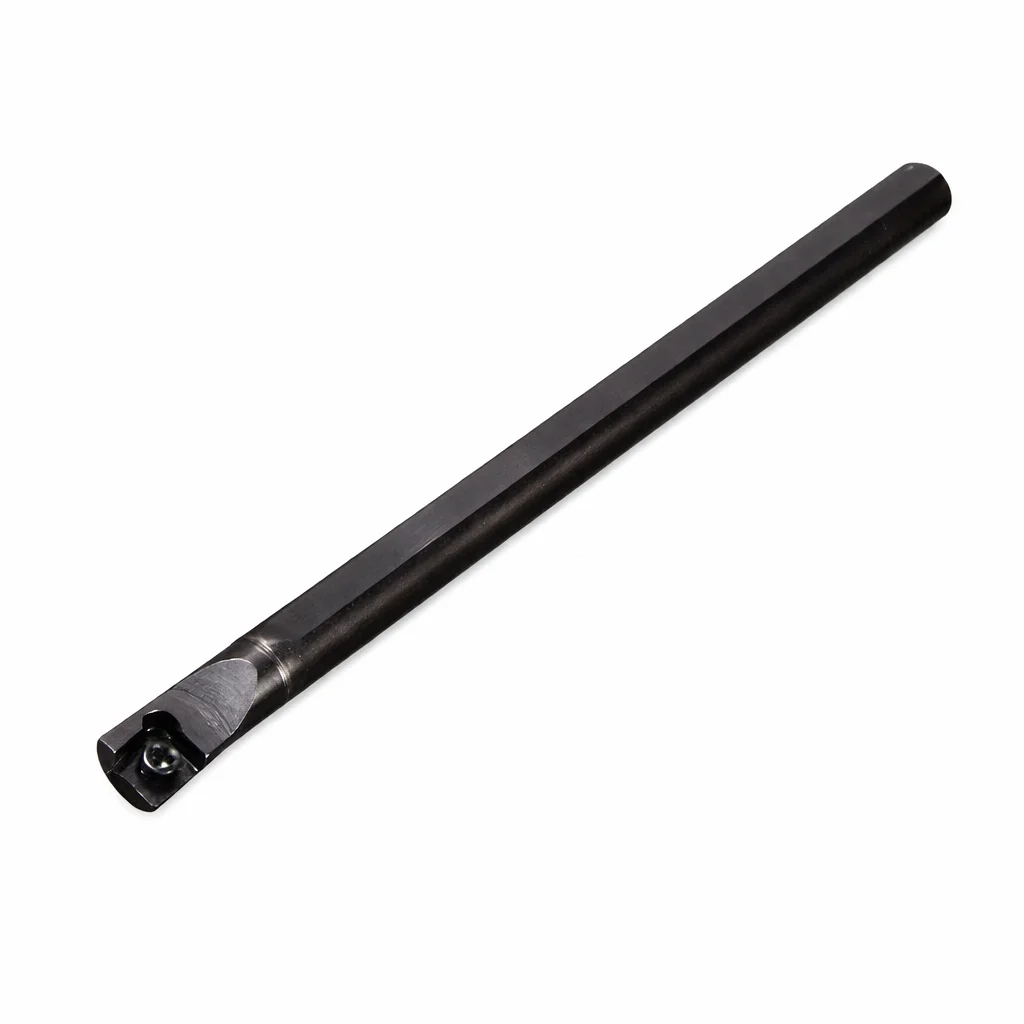

Nóż tokarski składany PAFANA S08H-SCLCR-06 95° – pod płytkę CC..0602

PAFANA S08H-SCLCR-06 to składany nóż tokarski do toczenia wewnętrznego (wytaczak) w systemie mocowania płytek „S”. To jedno z najczęściej spotykanych rozwiązań w toczeniu, bo łączy prostą konstrukcję, wysoką niezawodność i bardzo dobrą powtarzalność położenia ostrza. Dzięki małym wymiarom i możliwości pracy od niewielkich średnic, narzędzie dobrze sprawdza się przy wykańczaniu otworów, a przy właściwych parametrach może być używane także do lżejszej obróbki zgrubnej.

System „S” – stabilne mocowanie na śrubę

• System mocowania płytek: „S” – najbardziej rozpowszechniony standard.
• Płytki wymienne jednostronne mocowane na powierzchni otworu stożkowo-łukowego.
• Docisk realizowany śrubą z łbem stożkowym – prosta obsługa i pewne pozycjonowanie.
• Bardzo dobra powtarzalność po wymianie płytki – mniej korekt na maszynie.
• Możliwość stosowania płytek o małych wymiarach – praktyczne przy precyzyjnej obróbce małych średnic.

Zastosowanie

• Toczenie wewnętrzne / wytaczanie przy kącie przystawienia 95°.
• Obróbka wykończeniowa otworów, szczególnie gdy liczy się stabilne prowadzenie ostrza.
• Praca od średnicy: Dmin 9 mm.

Wymiary i dane techniczne

• Oznaczenie: S08H-SCLCR-06
• Kąt: 95°
• Dmin: 9 mm
• d: 8 mm
• L: 100 mm
• F: 4,5 mm
• E: 13 mm
• λs: −5°
• γo: −1°
• Płytka: CC..0602 / CC..0602rr
