Nóż tokarski składany S25T-CTFPR-16 92º Płytka TP..1603 Pafana

Description

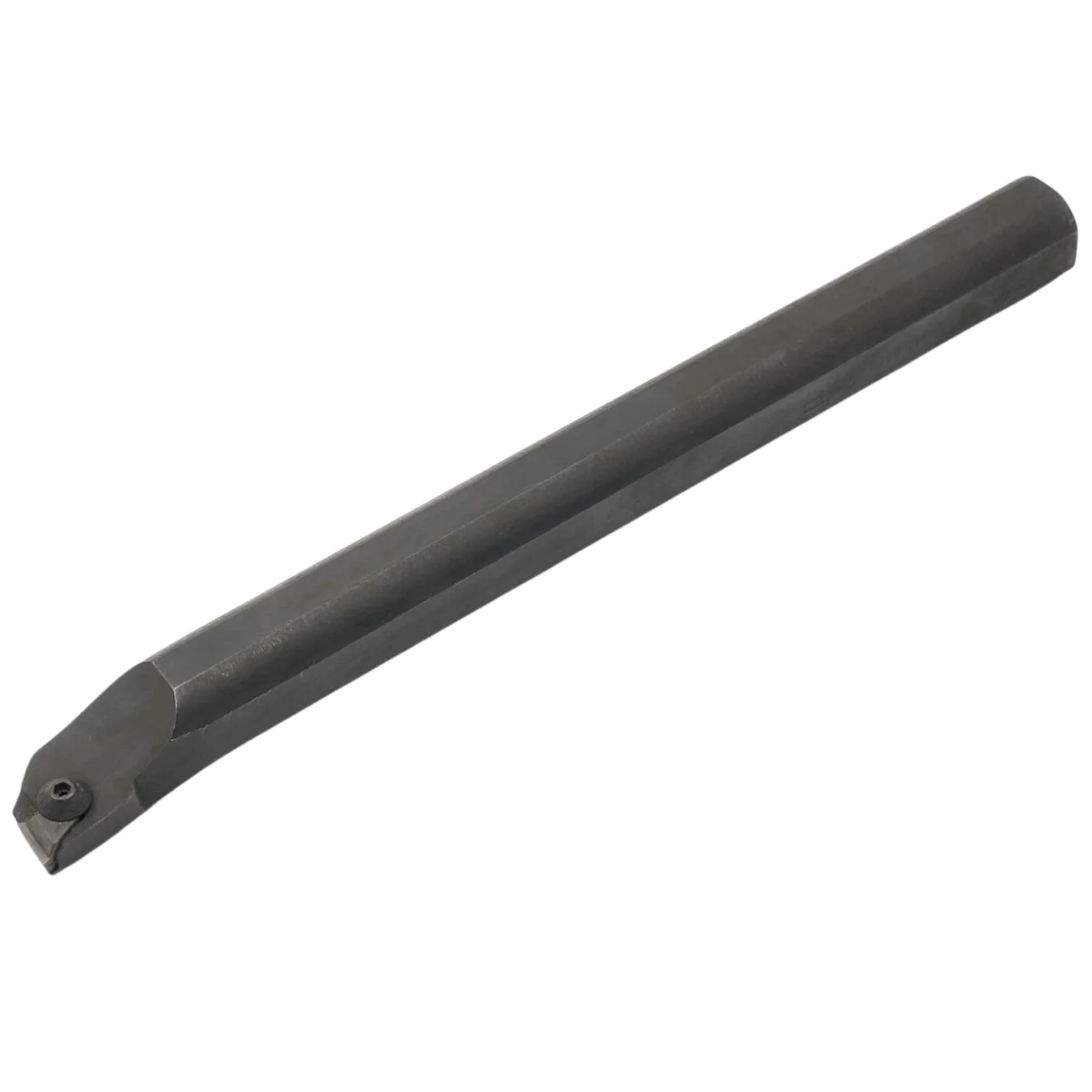

Nóż tokarski składany S25T-CTFPR-16 92° – pod płytkę TP..1603 (toczenie wewnętrzne)

Wytaczak S25T-CTFPR-16 to nóż tokarski składany do toczenia wewnętrznego w otworach, pracujący w systemie mocowania „C”. Kąt przystawienia 92° ułatwia prowadzenie narzędzia w głąb detalu oraz obróbkę przy stopniach i w pobliżu dna otworu. To rozwiązanie dla osób, które chcą połączyć stabilność narzędzia z wygodną, powtarzalną wymianą płytki.

Najważniejsze zalety systemu „C”

• Możliwość pracy z płytkami o geometrii dodatniej lub ujemnej (w zależności od zastosowanej płytki) – narzędzie sprawdzi się zarówno w obróbce zgrubnej, jak i wykończeniowej.
• Łatwa wymiana płytki i dobra powtarzalność położenia ostrza po wymianie – mniej korekt ustawień na maszynie.
• Płytka mocowana na powierzchni natarcia śrubą poprzez nakładany łamacz wióra z węglika spiekanego. Montaż jest bardziej precyzyjny, ale daje korzyść: możliwość regulacji położenia krawędzi łamacza, co pomaga dopasować kontrolę wióra do parametrów skrawania.

Zastosowanie

• Toczenie wewnętrzne / wytaczanie.
• Praca w otworach od D min 25 mm.
• Konstrukcja pod stabilny chwyt o średnicy d = 25 mm.

Dane techniczne

• Model: S25T-CTFPR-16
• Kąt przystawienia: 92°
• D min: 25 mm
• d: 25 mm
• L: 300 mm
• F: 17 mm
• E: 31 mm
• λs: 0°
• γo: +5°
• Płytka: TP..1603rr (rodzina TP..1603)
