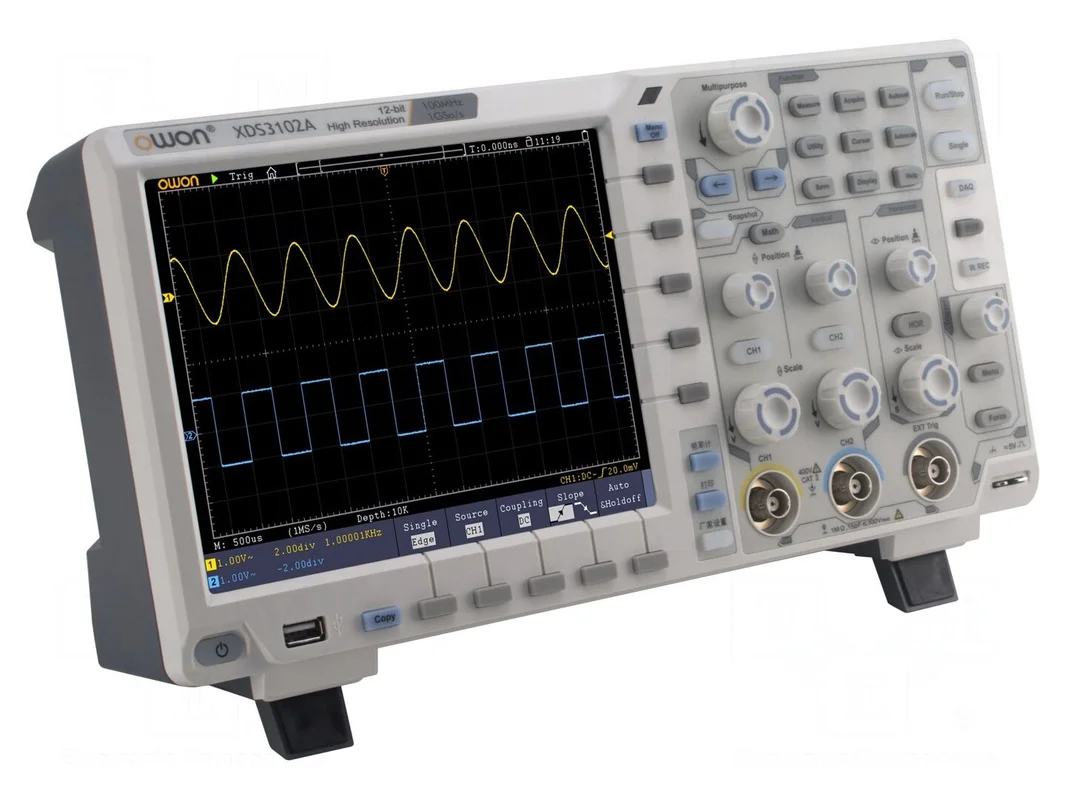

Oscyloskop cyfrowy OWON XDS3102
Oscyloskop 100MHz, 2 kanały, próbkowanie 1Gsps, wyświetlacz 8″
Cyfrowy oscyloskop XDS3102 oferuje pasmo przenoszenia 100MHz oraz dwa kanały pomiarowe z maksymalnym próbkowaniem 1Gsps. Urządzenie charakteryzuje się czasem narastania sygnału poniżej 3,5ns oraz długością rekordu pamięci wynoszącą 40Mpts. Czułość wejściowa oscyloskopu mieści się w zakresie od 1mV/dz do 10V/dz przy impedancji wejściowej 1MΩ/15pF i maksymalnym napięciu wejściowym 300V.
Sprzęt wyposażony jest w 8-calowy wyświetlacz LCD TFT o rozdzielczości 800×600 pikseli. Obsługuje zaawansowane tryby wyzwalania, w tym sygnały CAN, I2C, SPI, RS232 oraz funkcje takie jak licznik częstotliwości, pomiary kursorowe i operacje matematyczne (FFT, dodawanie, odejmowanie, mnożenie, dzielenie). Funkcja AUTOSET umożliwia szybką konfigurację parametrów wyświetlania, a pamięć urządzenia pozwala na zapisanie 100 ustawień pomiarowych.
Interfejs komunikacyjny obejmuje złącza USB, RJ45, VGA oraz AV. Oscyloskop jest zasilany napięciem 100…240V AC, pobierając przy tym 24W mocy. Wymiary zewnętrzne jednostki wynoszą 340x177x90mm, a oprogramowanie urządzenia jest kompatybilne z środowiskiem LabVIEW. W zestawie: instrukcja obsługi, kabel USB, kabel zasilający, sonda oscyloskopowa (1 na kanał) oraz stroik.
Tagi:Oscyloskop: cyfrowy OWON XDS3102
