Oscyloskop: cyfrowy UNI-T MSO3054X

Description

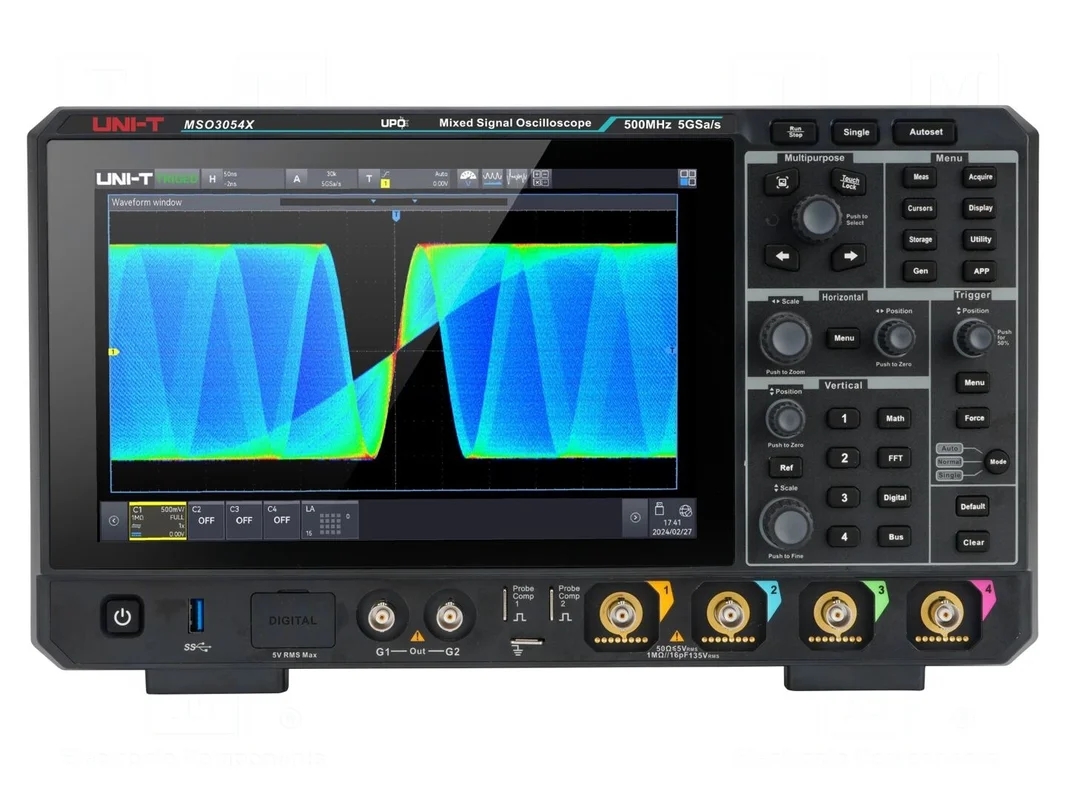

Oscyloskop UNI-T MSO3054X

Oscyloskop cyfrowy 500MHz, 4 kanały, próbkowanie 5Gsps

Cyfrowy oscyloskop UNI-T MSO3054X wyposażony jest w cztery kanały analogowe oraz oferuje pasmo przenoszenia o częstotliwości 500MHz. Urządzenie charakteryzuje się maksymalną częstotliwością próbkowania na poziomie 5Gsps oraz długością rekordu pamięci wynoszącą 2Mpts. Czas narastania sygnału wynosi ≤0,8ns, a rozdzielczość pionowa przetwornika to 8 bitów. Przyrząd obsługuje szereg trybów wyzwalania, w tym zbocze narastające i opadające, szerokość impulsu, sygnał wideo, runt, Nth Edge oraz wyzwalanie z opóźnieniem.

Konstrukcja urządzenia opiera się na dotykowym ekranie LCD TFT o przekątnej 10,1″ i rozdzielczości 1280×800 pikseli. Oscyloskop oferuje impedancję wejściową 1MΩ/16pF, czułość wejściową w zakresie od 500µV/dz do 10V/dz oraz podstawę czasu od 0,5ns/dz do 1ks/dz. Użytkownik ma do dyspozycji funkcje matematyczne obejmujące dodawanie, odejmowanie, mnożenie, dzielenie oraz analizę FFT, a także automatyczny pomiar wielu parametrów i dekodowanie sygnałów szeregowych I2C/SPI.

Wymiary urządzenia to 378x218x120mm, a zasilanie realizowane jest w zakresie napięć 100–240V AC. Interfejs komunikacyjny obejmuje złącza USB Host, USB Device, LAN, HDMI, VGA oraz AUX. W zestawie: kabel BNC, kabel USB, kabel zasilający, sonda pomiarowa x4, opcja rozszerzająca MSO3000X-AWG, opcja rozszerzająca MSO3000X-BND oraz opcja rozszerzająca MSO3000X-PWR.
