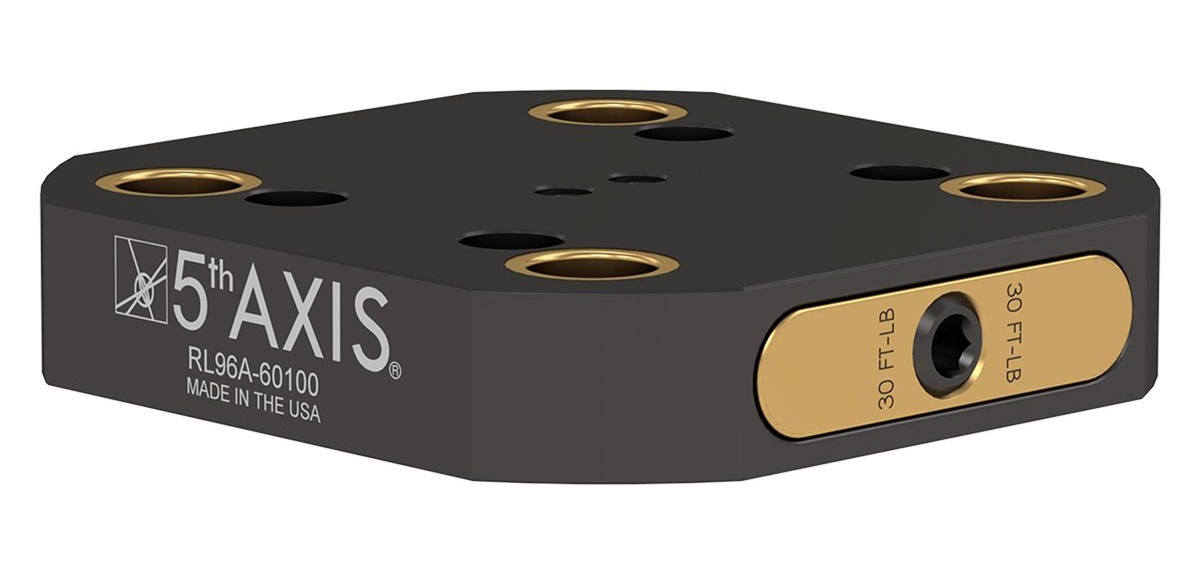

Płyta bazowa aluminiowa RockLock 96mm 156x150x30mm 4x M10 RL96A-60100 5th Axis

Niska płyta montażowa do systemu RockLock™ – pełna elastyczność montażu na stole maszyny

5th Axis RL96A-60100 kompaktowa, nisko profilowa płyta bazowa przeznaczona do systemu szybkiej wymiany RockLock 96 mm. Wykonana z wysokiej jakości aluminium lotniczego, zapewnia stabilność, lekkość i precyzję montażu akcesoriów, imadeł oraz uchwytów.

Adapter szybkiej wymiany serii RL96-60100 został wyposażony w cztery otwory walcowe o rozstawie 100 mm.

Cechy produktu:

• ✅ System RockLock™ 96 mm – szybka wymiana oprzyrządowania bez utraty precyzji

• ✅ Rozmiar:  156 mm x 150 mm

• ✅ Wysokość: tylko 30 mm – oszczędność przestrzeni w osi Z

• ✅ Materiał: lekkie i wytrzymałe aluminium klasy lotniczej

• ✅ Wnętrze stalowe, hartowane – zapewnia długą żywotność i precyzyjne bazowanie

• ✅ Mocowanie: 4x M10 pod kątem 60° na okręgu o średnicy podziałowej 100 mm

Zastosowanie:

• 🔩 Montaż imadeł, uchwytów i płyt z pinami ustalającymi RockLock
• ⚙️ Idealna do zastosowania z automatyzacją i produkcją wieloseryjną
• 🛠️ Kompatybilna z robotami, stołami CNC i adapterami pod system 96 mm

Dlaczego warto?

• Szybka wymiana oprzyrządowania = krótsze czasy przezbrojeń

• Uniwersalność montażu – dostosuj układ otworów do swojej maszyny

Dane techniczne

• Rozmiar:  156 mm x 150 mm x 30 mm
• Materiał: aluminium (A)
• Mocowanie: 4x M10 pod kątem 60° na średnicy podziałowej 100 mm
•  Rozstaw systemu mocowania punktu zerowego = 96 mm
• Średnica śrub ustalających = 20 mm (PS20F)
