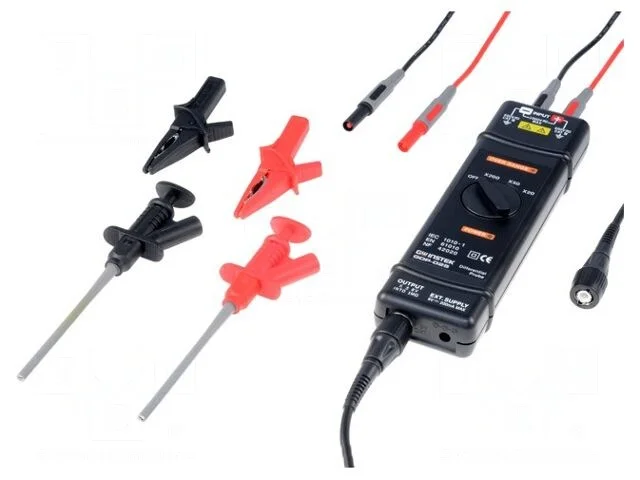

Sonda oscyloskopowa GW INSTEK GDP-025

Sonda oscyloskopowa aktywna różnicowa, pasmo do 25MHz

Sonda oscyloskopowa GDP-025 to aktywne narzędzie różnicowe przeznaczone do precyzyjnych pomiarów sygnałów. Urządzenie oferuje pasmo przenoszenia wynoszące 15MHz dla ustawienia dzielnika 20:1 oraz 25MHz dla pełnego zakresu, przy czasie narastania sygnału na poziomie 14ns.

Parametry wejściowe sondy określone są na 4MΩ oraz 1,2pF, natomiast impedancja wyjściowa wynosi 50Ω. Maksymalne dopuszczalne napięcie wejściowe urządzenia to 600V. Sonda wyposażona jest w przełączany dzielnik o wartościach 20:1, 50:1 oraz 200:1, co umożliwia dostosowanie do różnych zakresów napięć mierzonych sygnałów.

Konstrukcja sondy zakończona jest złączem BNC, co zapewnia kompatybilność z oscyloskopami marki GW Instek. Urządzenie wymaga zewnętrznego zasilania realizowanego za pomocą zasilacza 9V DC.
